PP洗涤塔弯曲过程中的变形情况分析

来源:未知    作者: admin; 发布日期:2025-07-11 15:16

 PP洗涤塔弯曲过程中的变形情况分析

在工业废气处理系统中,PP洗涤塔因其***异的耐腐蚀性和经济性被广泛应用。然而,在加工(如弯曲成型)或长期使用中,塔体的变形问题可能直接影响设备性能和安全性。以下从材料***性、加工工艺、外部环境及应力分布等角度,系统分析PP洗涤塔弯曲过程中的变形情况。

 一、PP材料***性与变形关联

1. 热塑性材料的温敏性
   PP(聚丙烯)属于半结晶热塑性塑料,其玻璃化转变温度约为20℃,熔点范围在160℃~170℃。在常温下,PP表现为脆性,但随着温度升高(接近熔点),材料逐渐软化并进入高弹态,此时抗拉强度显著降低,而断裂伸长率急剧上升。
    弯曲加工中的变形风险:若弯曲工艺未控制***温度,PP材料可能因局部过热导致不均匀软化,外侧受拉区域易出现拉伸屈服或颈缩现象,内侧受压区域则可能因压缩应力超过材料极限而发生褶皱或分层。

2. 弹性模量与应力松弛***性
   PP的弹性模量较低(约1.5~2.5 GPa),且在高温下进一步下降。这意味着其在弯曲时容易产生较***弹性变形,且应力松弛效应显著——即使移除外力,材料仍可能因分子链重排而持续变形。
    典型表现:弯曲后PP洗涤塔的回弹量难以***预测,需通过模具补偿设计或热处理来稳定形状。

 二、弯曲加工工艺对变形的影响

1. 冷弯与热弯工艺对比
    冷弯加工:在常温下直接弯曲,适用于小型或薄壁PP构件。但由于材料脆性高,冷弯时易在弯曲外侧产生微裂纹,内侧则因压缩应力集中导致分层或起皱。
    热弯加工:通过加热至120℃~150℃(接近玻璃化转变温度)提高材料延展性。此方式可减少裂纹风险,但需严格控制加热温度和冷却速率,否则会引发以下问题:
      过热变形:局部温度过高导致材料软化过度,弯曲后难以保持形状;
      冷却不均:快速冷却可能冻结残余应力,导致后续使用中发生蠕变变形。

2. 模具设计与支撑结构
    弯曲半径:PP材料的***小弯曲半径通常为其厚度的10~15倍。若弯曲半径过小,外侧材料伸长率超过延展率极限(约30%~50%),会导致拉裂;内侧则因压缩失稳出现褶皱。
    模具间隙与压力分布:模具与PP板材的间隙过***或压力不均,可能导致弯曲截面畸变(如扁椭圆化),尤其影响塔体圆度和密封性。

 三、使用环境中的变形机制

1. 温度与热应力
    工作温度波动:PP洗涤塔的适宜运行温度为10℃~80℃。当处理高温废气(接近80℃)时,塔体材料软化,长期受自重或内部压力作用可能发生蠕变变形;低温环境下(如北方冬季),PP脆性增加,弯曲处易因热胀冷缩不均产生应力集中,导致开裂。
    局部过热:若废气中含有强氧化性物质(如Cl₂、SOₓ),可能在弯曲处因涡流形成局部高温,加速材料老化和变形。

2. 机械载荷与振动
    自重与风载:***型PP洗涤塔的弯曲结构(如***部法兰连接处)可能因自重下垂或风力摆动发生疲劳变形,尤其在支撑间距过***或基础不稳时更为明显。
    流体冲击:废气或洗涤液在弯曲处的流速突变可能产生脉冲压力,导致塔体振动并加剧变形累积。

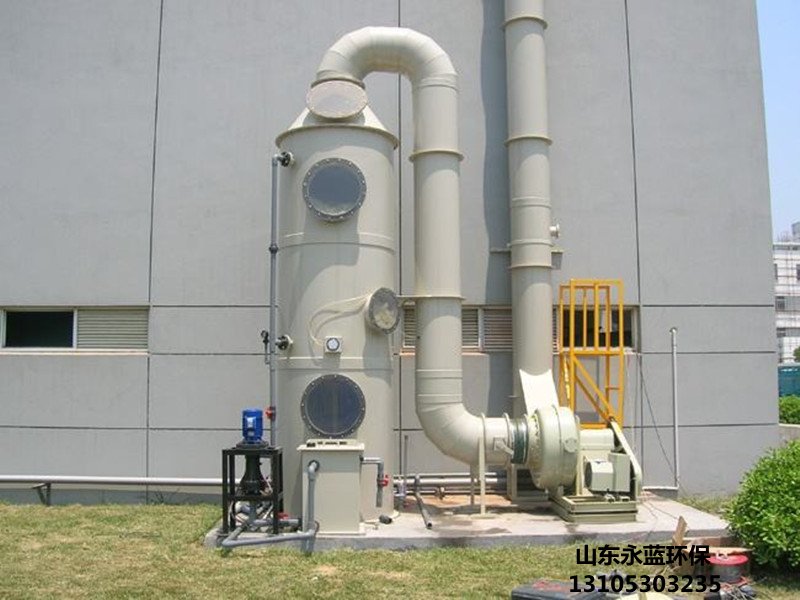

PP洗涤塔
 四、典型变形缺陷及其影响

1. 常见缺陷类型
    缺陷类型        表现形式                                                                      潜在危害

    外侧拉裂        弯曲外表面出现放射状裂纹,严重时穿透壁厚                                        泄漏废气、降低结构强度
    内侧褶皱        弯曲内角处材料堆积起皱,壁厚不均匀                                              影响流体分布均匀性,增加压降
    扭曲变形        整体或局部弯曲段偏离轴线,呈现螺旋状畸变                                          安装困难,应力集中导致疲劳断裂
    蠕变松弛        长期受载下弯曲角度逐渐增***,塔体倾斜                                            设备失效风险,维护成本上升

2. 对设备性能的影响
    流体力学性能下降:弯曲处变形导致气流扰动增强,填料层效率降低,甚至引发液泛或偏流现象。
    结构失效风险:变形累积可能使弯曲处成为应力集中源,在交变载荷下引发疲劳裂纹扩展,***终导致塔体破裂。

 五、预防与控制措施

1. ***化加工工艺
    热弯参数控制:采用红外加热或水浴加热,确保温度均匀性(±5℃以内),冷却阶段缓慢退火以释放残余应力。
    模具改进:设计带有筋条或加强肋的模具,提高弯曲段局部刚度;对薄壁结构增加支撑垫块以防止塌陷。

2. 材料改性与选型
    填充增强PP:添加玻璃纤维(如GFPP)或矿物填料,可将弹性模量提升2~3倍,显著改善抗变形能力。
    复合结构设计:在关键弯曲处采用钢架外包PP的结构,平衡强度与耐腐蚀性需求。

3. 使用环境管理
    温度控制:在高温工况下增设隔热层或循环水冷却系统,避免局部过热;低温环境使用前预热设备。
    定期检测与维护:利用超声波测厚仪、内窥镜等工具检查弯曲处壁厚变化和裂纹扩展情况,及时修复或更换受损部件。

 结论

PP洗涤塔弯曲过程中的变形是材料***性、加工工艺及外部环境多因素耦合的结果。通过***化热弯工艺、改进模具设计、选用增强材料及加强环境控制,可有效抑制变形缺陷,延长设备使用寿命。在实际工程中,需结合具体工况进行有限元模拟(如ANSYS分析)和试验验证,以实现弯曲结构的精准设计与制造。
